Ferngesteuerter Rasenmäher Gebrauchsanweisung

Sicherheitsschutz und Vorsichtsmaßnahmen

Warnungen

1, Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch. Machen Sie sich mit den Sicherheitsvorkehrungen vertraut, insbesondere mit den Notfallmaßnahmen, die noch wichtiger sind als die korrekte Verwendung!
2, Nur geschultes Personal sollte diese Maschine bedienen, da es sonst zu Verletzungen kommen kann.
3, Stellen Sie die Schnitthöhe ein, bevor Sie den Motor starten.
4, Niemand darf sich der Maschine auf weniger als 1,5 Meter auf beiden Seiten oder 5 Meter vor der Maschine nähern!
5, Wenn die Maschine auf ein Hindernis stößt und sich nicht bewegen kann oder wenn die Maschine umkippt, darf sich die Hilfskraft zum Anheben oder Ziehen nur nähern, nachdem die Kupplung ausgekuppelt und der Motor abgestellt wurde.
6, Benzin ist leicht entzündlich und explosiv. Es müssen Brandschutzmaßnahmen ergriffen werden! Tanken Sie nur bei ausgeschaltetem Motor und in einem gut belüfteten Bereich. Wenn Sie während des Betriebs tanken müssen, kühlen Sie zuerst den Motor ab!

Sicherheitsmaßnahmen

1, Der Schalldämpfer kann sehr heiß werden, reinigen Sie das Unkraut rechtzeitig, um einen Brand zu verhindern.
2, Halten Sie immer einen Sicherheitsabstand von mindestens 5 Metern von der Maschine während des Betriebs.
3, Vergewissern Sie sich, dass der Motorölstand innerhalb des normalen Bereichs liegt, um eine ordnungsgemäße Schmierung während des Betriebs zu gewährleisten.
4, Neigen Sie den Motorkopf nicht nach unten, um zu verhindern, dass Öl in den Vergaser gelangt, was zu Schwierigkeiten beim Starten des Motors führen kann.
5, Reinigen Sie den Luftfilter alle 4-10 Stunden.
6, Wechseln Sie das Motoröl nach den ersten 10 Betriebsstunden und danach alle 50 Stunden.
7, Warten Sie zwischen den Motorstarts mindestens 8 Sekunden.
8, Die Fernbedienung ist werksseitig mit 8 Tasten ausgestattet, die nicht verstellt werden sollten. Wenn Sie die Einstellungen für die linke und rechte Hand ändern möchten, wenden Sie sich bitte an den Hersteller (siehe Seite 6 des Handbuchs für Details).
9, Bitte schützen Sie die Fernbedienung und die elektrischen Teile des Rasenmähers vor Regen und eindringendem Wasser. Wenn Wasser in den Mäher eingedrungen ist, können Sie den Motor des Mähers nicht mehr starten, und der Mäher wird nicht mehr funktionieren. Wenn die Batterien der Fernbedienung schwach sind und ausgetauscht werden müssen, sollten sie ersetzt werden, wenn der Mäher näher ist.
10, Wenn der Mäher längere Zeit nicht benutzt wird, sollte er regelmäßig inspiziert und gewartet werden. Laden Sie die Batterie jeden Monat auf (verwenden Sie ein 48-Volt-Elektrofahrzeug-Blei-Säure-Batterie-Ladegerät, halten Sie die Ladezeit bei etwa 4 Stunden, bis sie voll ist), bewahren Sie sie an einem trockenen und belüfteten Ort auf, um Feuchtigkeit zu vermeiden.
11, Bevor Sie die Maschine starten, stellen Sie sie auf eine ebene Fläche, überprüfen Sie den Benzinstand, die Ölanzeige, den elektrischen Hauptschalter und ob der Startknopf (oder der Seilzugstart) normal funktioniert, der Gasbedienungsschalter sollte auf Maximum gedreht werden, die Bediener sollten sich von der Maschine fernhalten, drücken Sie den Startknopf, halten Sie ihn für ca. 4 Sekunden, bis der Motor anspringt, lassen Sie ihn für ca. 2 Minuten im Leerlauf laufen, um den normalen Betrieb zu bestätigen, bevor Sie mit der Arbeit beginnen, wenn der Motor nicht anspringt, warten Sie 8 Sekunden, bevor Sie es erneut versuchen, um einen Relaisbrand zu vermeiden.
12, Bediener sollten mit Schutzhandschuhen, Helmen, Staubmasken, Schutzbrillen und Schutzkleidung ausgestattet sein (bei weiblichen Bedienern sollten die Haare ordnungsgemäß bedeckt sein), um Unfälle zu vermeiden.
13, Prüfen Sie vor jedem Einsatz das Getriebeöl, indem Sie die Öleinfüllöffnung öffnen; wenn der Ölstand sichtbar ist, ist er normal.
14, Bevor Sie die Fernbedienung einschalten, stellen Sie sicher, dass alle anderen Schalter ausgeschaltet sind, um zu verhindern, dass die Maschine automatisch startet, wenn der Strom eingeschaltet wird.

Kapitel 1: Zweck, Merkmale und technische Daten

Der Rasenmäher arbeitet im Mähmodus sowohl bei der Vorwärts- als auch bei der Rückwärtsfahrt und gewährleistet so eine hohe Effizienz. Seien Sie vorsichtig mit den Schaltern und dem Gebläse, wenn Sie rückwärts fahren, um zu verhindern, dass sie auf Gegenstände treffen.
1, Der Rasenmäher hat sowohl Mäh- als auch Zerkleinerungsfunktionen.
2, Der Antrieb ist ein Hybridantrieb, der sowohl Kraftstoff als auch Elektrizität nutzt und somit eine lange Betriebszeit gewährleistet.
3, Der Motor ist ein bürstenloser Typ, der energiesparend und langlebig ist.
4, Das Getriebe verwendet hochmodulige Zahnräder, die eine lange Lebensdauer haben.
5, Anwendbarkeit: Es kann weithin in bergigen Gebieten, Hügeln und flachem Land verwendet werden. Seine Raupenbeweglichkeit ist ausgezeichnet, so dass er besonders für das Mähen von Obstgärten geeignet ist. Mit der dazugehörigen Ausrüstung kann er auch Funktionen wie das Sprühen von Pestiziden aus der Luft und den Transport auf dem Feld übernehmen. Die technischen Daten für die verschiedenen Modelle finden Sie unter den unten stehenden Links:
Roboter-Rasenmäher KT10 technische Daten
Technische Daten Rasenmäher KT13
Technische Daten Rasenmähroboter KT50
Technische Daten Rasenmäher KT80
Technische Daten des ferngesteuerten Rasenmähers KT90

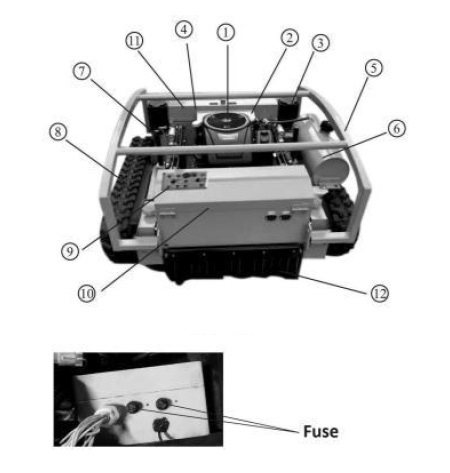

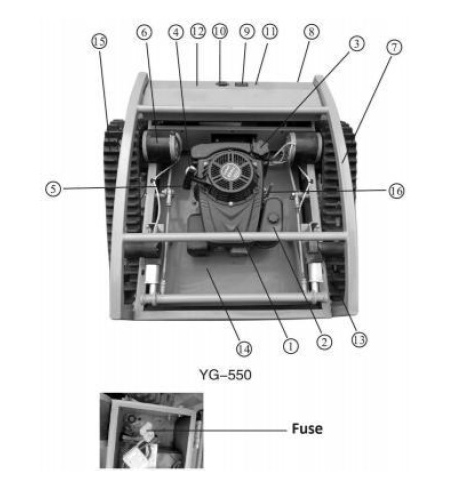

Kapitel 2: Hauptstruktur und Komponenten

Kapitel 3: Einstellung, Installation und Verwendung

Dieses Gerät wurde im Werk vor dem Versand routinemäßig eingestellt. Vor dem Einsatz des Geräts sollten die Benutzer jedoch alle Komponenten überprüfen und einstellen, um einen optimalen Betrieb des ferngesteuerten Rasenmähers zu gewährleisten.

I. Tägliche Inspektion

Motorölstand prüfen
Anmerkung: Füllen Sie vor dem Betrieb des Motors Schmieröl bis zum normalen Stand gemäß der Motoranleitung nach. Alle 4 Stunden prüfen. Der Betrieb des Motors mit einem Ölstand unter dem Normalstand kann zu schweren Motorschäden führen!
(1), Den Motor waagerecht aufstellen.
(2), Schrauben Sie den Motorölstandsanzeiger ab und wischen Sie ihn sauber.
(3), Setzen Sie den Ölstandsanzeiger in die Einfüllöffnung ein (kein Schrauben erforderlich).
(4), Nehmen Sie den Ölstandsanzeiger heraus und prüfen Sie den Ölstand. Wenn der Ölstand innerhalb des Bereichs der Hälfte des Messgitters liegt, ist er normal.
Einzelheiten zum Ölverbrauch finden Sie im Benutzerhandbuch des Motors.
Anmerkung: Der Schalldämpfer hat während des Betriebs eine hohe Temperatur. Berühren Sie den Schalldämpfer nicht mit den Händen, sondern säubern Sie die Umgebung rechtzeitig von Grasschnitt, Laub und anderen Verunreinigungen, um Verbrennungen und schwere Schäden oder Verletzungen zu vermeiden. Lassen Sie den Motor nie ohne Luftfilter laufen, da dies den Verschleiß des Motors beschleunigt.

II. Einstellung der Schnitthöhe

Verwenden Sie die Fernbedienung des elektrischen Lifts zur Einstellung.

III. Montage und Demontage der Klinge

Heben Sie den Rasenmäher an oder schieben Sie ihn in die Raupenposition. Lösen Sie die Befestigungsschraube der Klinge, um die Klinge zu entfernen oder auszutauschen. Lösen Sie die Befestigungsschraube des Messerhalters an der Unterseite, um den Messerhalter zusammen mit dem Messer zu entfernen. ( Anmerkung: Beim Auswechseln der Klinge müssen beide Klingen ersetzt werden.)

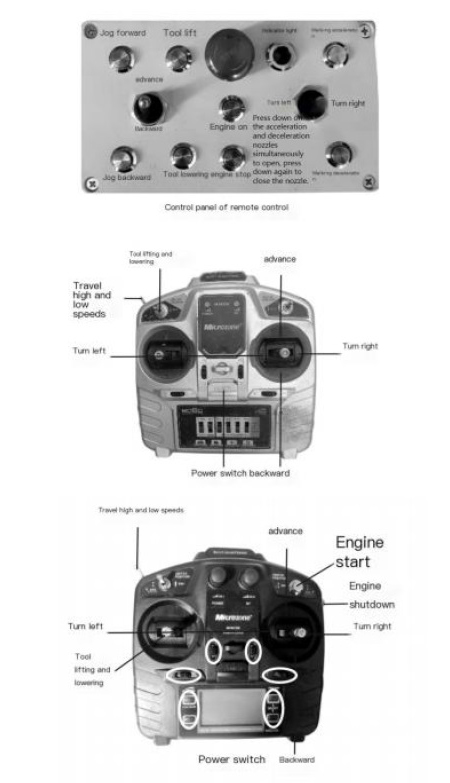

IV. Verwendung der Fernbedienung

1, Schalten Sie den Fernbedienungsschalter ein.
2, Schalten Sie den Hauptschalter der Maschine ein, die Maschine und die Fernbedienung gehen in den verbundenen Zustand über.
3, Tippen Sie vorwärts und rückwärts, die Maschine wird vorwärts und rückwärts bewegen.
4, Drücken Sie den Motorstart, das Mähmesser dreht sich, und die Maschine geht in den Arbeitszustand über. Starten Sie den Benzinmotor, um lange Strecken zu gehen.
5, Bewegen Sie den Fahrschalter in die Vorwärtsposition, die Maschine fährt vorwärts, bewegen Sie ihn in die Rückwärtsposition, die Maschine fährt rückwärts. Wenn Sie den Schalter in die mittlere Position bringen, hält die Maschine an.
6, Einstellung der Fahrtrichtung: Wenn sich der Fahrschalter in der Vorwärts- oder Rückwärtsposition befindet, bewegt sich die Maschine theoretisch gerade vorwärts oder rückwärts. Aufgrund von Bodenunebenheiten oder Unebenheiten kommt es jedoch zu einer Abweichung der Laufrichtung. Stellen Sie dies durch Umschalten des linken und rechten Drehschalters ein. Wenn Sie den linken oder rechten Drehschalter lange betätigen, vollzieht die Maschine die Drehung.
Anmerkung: Drücken Sie nicht auf die 8 Tasten im weißen Kreis in der rechten Abbildung! Die Parameter wurden werksseitig eingestellt, andernfalls wird das Gerät unbrauchbar.
7, Einstellung der Gehgeschwindigkeit: Wenn Sie die Taste für die Gehbeschleunigung gedrückt halten, erhöht sich die Gehgeschwindigkeit allmählich. Wenn Sie die Taste zur Verlangsamung des Gehens gedrückt halten, verlangsamt sich die Gehgeschwindigkeit.
8, Klopfvorgang: Bringen Sie die Vorwärts- und Rückwärtsschalter in die mittlere Position, halten Sie die Vorwärtsklopf-Taste, die Maschine ist im Vorwärtsklopfzustand, lassen Sie die Klopf-Taste los, die Maschine hört auf zu laufen. Halten Sie den Rückwärts-Tippschalter gedrückt, die Maschine befindet sich im Rückwärts-Tippzustand, lassen Sie den Rückwärts-Tippschalter los, die Maschine hört auf zu laufen.
9, Aufladen der Fernbedienung: Laden Sie die Fernbedienung alle 20 Betriebsstunden mit dem Ladegerät der Maschine auf.

Kapitel 4: Wartung und Pflege

Wartung eines Benzinmotors

Warnung:
(1), Schalten Sie den Motor vor jeder Wartung aus.
(2), Um ein versehentliches Anlassen des Motors zu verhindern, stellen Sie den Fernbedienungsschalter auf OFF.
(3), Der Motor sollte von Fachleuten gewartet werden.
Anmerkung:
Verwenden Sie Original-Motorenteile aus der Werksserie oder gleichwertige Teile. Die Verwendung minderwertiger Alternativen kann den Motor beschädigen. Regelmäßige Inspektionen und Einstellungen sind wichtig, um die Leistung des Motors zu erhalten. Eine regelmäßige Wartung gewährleistet auch eine lange Lebensdauer. Die erforderlichen Wartungsintervalle und die entsprechenden Aufgaben werden in der nachstehenden Tabelle erläutert:

I. Wechseln des Schmieröls

Lassen Sie das Öl ab, wenn der Motor noch warm ist, um ein schnelles und gründliches Ablassen zu gewährleisten. Bei Motoren mit Ölfilter wechseln Sie gleichzeitig den Ölfilter.
1, Entfernen Sie den Öleinfülldeckel und die Ölablassschraube, um das Schmieröl abzulassen.
2, Setzen Sie die Ölablassschraube ein und ziehen Sie sie fest.
3, Füllen Sie das empfohlene Schmieröl nach und prüfen Sie den Ölstand.
4, Bringen Sie den Öleinfülldeckel wieder an.

II. Wartung von Luftfiltern

Anmerkung: An overly dusty or damp air filter will prevent air from entering the carburetor, causing the engine to smoke and potentially damaging the engine, Regular maintenance of the air filter is essential, If the engine operates in very dusty areas, it should be cleaned every 2 hours.
1, Remove the butterfly screw cap and the air filter cover, then take out the filter.
2, Blow off the dust on the filter using compressed air.
3, Reinstall the air filter and its cover.

III. Spark Plug Maintenance

Anmerkung: Never use a spark plug outside the correct heat range. To ensure the normal operation of the engine, the spark plug gap must be appropriate and free of carbon deposits.
1. Replace the spark plug using a specialized spark plug wrench.
Anmerkung: If the engine has just stopped running, the muffler will be hot. Be careful not to touch it.
2. Visually inspect the spark plug. If there is noticeable wear or the insulator has cracks or defects, please replace it.
3. Measure the gap of the spark with a gap gauge. If adjustment is needed, bend the electrode. The correct gap should be 0.70 to 0.80mm.
4. Check if the spark plug gasket is in good condition. To avoid cross-threading, hand-tighten it first.
5. After the spark plug is fully seated, use a dedicated socket wrench to tighten it, compressing the washer.
Anmerkung: When installing a new spark plug, turn an additional 1/2 turn after compressing the washer. When reinstalling a used spark plug, turn an additional 1/8 to 1/4 turn after compressing the washer.
Anmerkung: If the engine has just been operated, the muffler will be hot. Wait for it to cool down beforeproceeding.

IV. Einstellung der Leerlaufdrehzahl des Vergasers

1, Starten Sie den Motor und lassen Sie ihn auf seine normale Temperatur aufwärmen.
2, Wenn der Motor im Leerlauf läuft, stellen Sie die Drosselklappenschraube ein, um die Standard-Leerlaufdrehzahl zu erreichen, die Standard-Leerlaufdrehzahl ist: 1500±150RPM.

Wartung von Maschinen

Während des Betriebs unterliegt die Maschine unweigerlich dem Verschleiß durch Rotation, Reibung und Lastwechsel. Dies kann dazu führen, dass sich Verbindungsschrauben lockern, Teile verschleißen, der Normalzustand des Systems gestört wird und abnormale Spielräume entstehen. Dies führt zu einer verringerten Motorleistung, einem erhöhten Kraftstoffverbrauch, einer falschen Ausrichtung der Komponenten und häufigeren Maschinenausfällen, was den normalen Betrieb der Maschine stark beeinträchtigt. Um das Auftreten der oben genannten Situationen zu vermeiden, ist es wichtig, regelmäßig vorbeugende Wartungsarbeiten durchzuführen. Dies trägt dazu bei, den optimalen technischen Zustand der Maschine zu erhalten und ihre Lebensdauer zu verlängern.

I. Einfahren

1, Siehe Benutzerhandbuch für das Einlaufen des Benzinmotors.
2, Für neue oder stark reparierte Maschinen, arbeiten Sie unter Leerlaufbedingungen für eine halbe Stunde, dann, unter Leichtlastbedingungen für 5 Stunden, sofort das gesamte Schmieröl im Kurbelgehäuse des Benzinmotors ablassen, während es noch warm ist, füllen Sie mit Motoröl und laufen für 4 Stunden für die Einlaufzeit, nur dann kann Ihre Maschine in den regulären Anbau genommen werden.

II. Technische Wartung

A. Wartung pro Schicht (vor und nach jeder Arbeitsschicht)

1, Achten Sie auf Anomalien an allen Teilen (z. B. ungewöhnliche Geräusche, Überhitzung und sich lösende Schrauben).
2, Prüfen Sie den Benzinmotor und das Getriebe auf eventuelle Ölleckagen.
3, Prüfen Sie, ob der Ölstand im Benzinmotor und im Getriebe zwischen der oberen und unteren Linie der Ölanzeige liegt.
4, Entfernen Sie Schlamm, Unkraut und Ölflecken umgehend von der gesamten Maschine und ihren Anbaugeräten.
5, Führen Sie ein detailliertes Pflegeprotokoll.

B. Wartung der ersten Stufe (alle 150 Betriebsstunden)

1, Führen Sie alle täglichen Wartungsarbeiten durch.
2, Reinigen Sie das Getriebegehäuse und wechseln Sie das Öl.
3, Überprüfen und Einstellen der Kupplung, des Schaltsystems und des Rückwärtsgangs.

C. Wartung der zweiten Stufe (alle 800 Betriebsstunden)

1, Führen Sie alle Aufgaben der ersten Wartungsstufe durch.
2, Überprüfen Sie alle Zahnräder und Lager. Wenn sie einen erheblichen Verschleiß aufweisen, ersetzen Sie sie durch neue Teile.
3, Überprüfen Sie andere Maschinenteile, Mähmesser oder Verbindungsschrauben und ersetzen Sie alle beschädigten Teile durch neue.

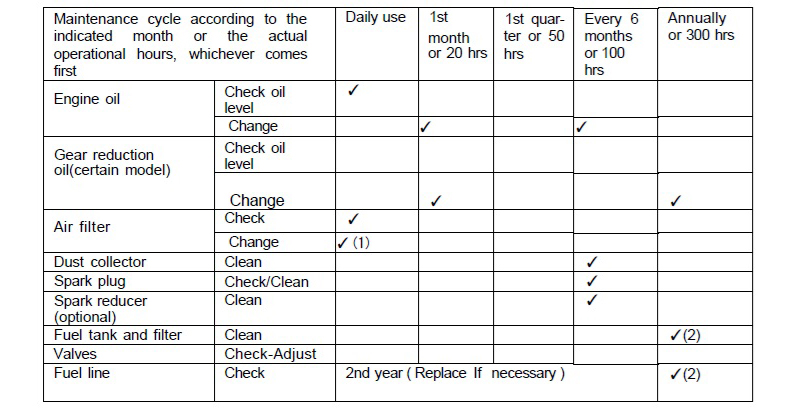

Wartungscheckliste (Die in der Tabelle mit √ gekennzeichneten Punkte weisen auf die erforderlichen Wartungsmaßnahmen hin).

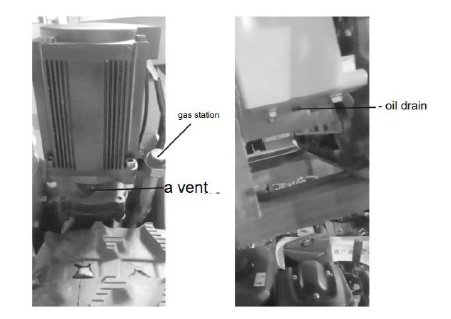

IV. Wartung des Getriebekastens

Öffnen Sie in den ersten 20 Stunden den Öleinfülldeckel, öffnen Sie die Entlüftung und schrauben Sie die Ablassschraube heraus. Nachdem Sie das Öl vollständig abgelassen haben, schrauben Sie die Ablassschraube wieder ein und füllen Sie Getriebeöl ein, bis es aus der Entlüftung überläuft. Wechseln Sie das Öl anschließend einmal im Monat.

V. Wartung der gesamten Maschine

Wenn die Maschine über einen längeren Zeitraum gelagert werden muss, sollten folgende Maßnahmen ergriffen werden, um Rost zu vermeiden:
1, Versiegeln Sie den Benzinmotor wie im Benutzerhandbuch beschrieben.
2, Reinigen Sie das Äußere, um Staub und Schmutz zu entfernen.
3, Lassen Sie das Schmieröl aus dem Getriebegehäuse ab und füllen Sie neues Öl ein.
4, Tragen Sie Rostschutzöl auf unlackierte Oberflächen auf, die nicht aus einer Aluminiumlegierung bestehen.
5, Lagern Sie die Maschine in einem gut belüfteten, trockenen und sicheren Innenbereich.
6, Bewahren Sie alle mitgelieferten Werkzeuge, Produktzertifikate und Bedienungsanleitungen sicher auf.

Kapitel 5: Fehlersuche

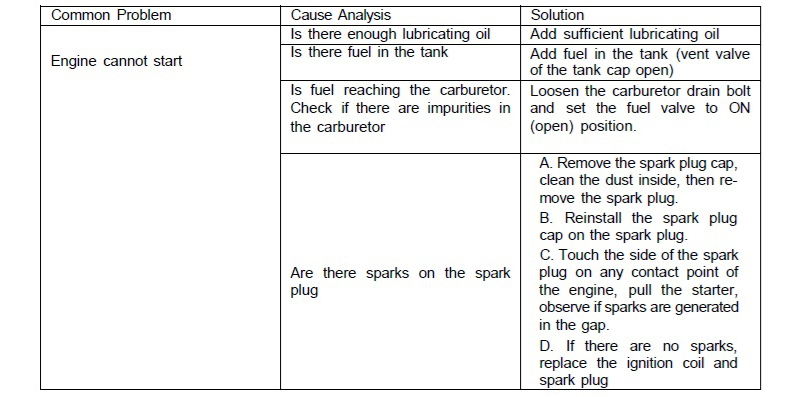

Häufige Motorprobleme

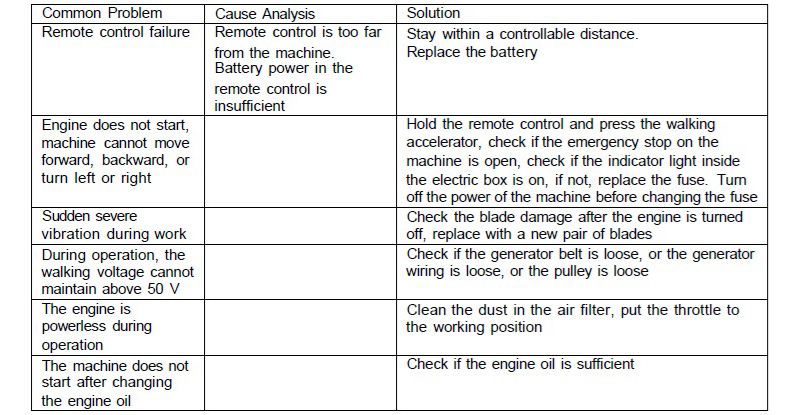

Allgemeine Probleme und Lösungen

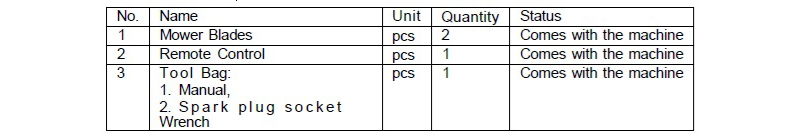

Zubehörliste
